针对高湿度、强腐蚀性的脱硫工况，选购烟囱脱硫防腐材料时需优先考量哪些特性？

针对高湿度、强腐蚀性的脱硫工况，选购烟囱防腐材料需优先围绕 “抗腐蚀渗透、耐潮湿老化、强附着力、结构稳定性” 四大核心特性，同时适配工况温度波动与介质特性，避免材料因潮湿溶胀、腐蚀穿透导致失效。以下是需重点考量的特性及选型逻辑：

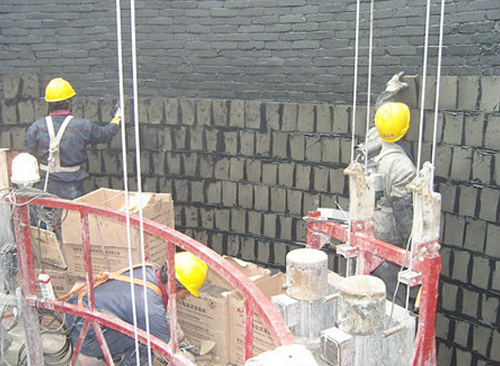

高湿强腐蚀脱硫工况：烟囱防腐材料选购核心特性

脱硫工况的核心挑战是 “高湿度 + 强酸性介质” 的协同侵蚀 —— 含硫烟气冷凝形成的硫酸、亚硫酸溶液（pH 值常低于 2），搭配 90% 以上的高湿度环境，会快速破坏普通防腐材料。选购时需跳出 “单一耐酸” 思维，聚焦材料在复杂工况下的综合适配性，以下详解关键特性：

一、抗腐蚀与抗渗透特性：抵御酸性介质侵蚀

这是脱硫防腐材料的核心要求，需同时抵御液态酸与气态酸的渗透，避免介质穿透涂层腐蚀基材。

（一）耐强酸介质稳定性

材料需能长期耐受 20%-60% 浓度的硫酸、亚硫酸，以及含氯离子的酸性溶液（如脱硫废水携带的氯化物），无溶胀、降解、粉化现象。优先选择交联密度高的材料（如聚脲、氟碳涂料、玻璃鳞片胶泥），其分子结构致密，能阻挡酸性介质分子渗透。需要求厂家提供浸泡试验报告：在 50℃、30% 硫酸中浸泡 1000 小时后，材料的质量变化率≤±1%，拉伸强度保留率≥85%，确保长期耐腐稳定性。

（二）低渗透系数与抗水汽能力

高湿度环境下，水汽易与酸性介质结合形成 “酸雾”，渗透材料内部导致起鼓、分层。需选择渗透系数≤1×10⁻¹¹cm²/s 的材料，且具备好的抗水汽渗透性（水蒸气透过率≤5g/(m²・24h)）。玻璃鳞片胶泥因鳞片层层叠加形成物理屏障，氟碳涂料因含氟基团的低表面能，均能有效阻挡水汽与酸雾渗透，是该工况的优选类型。

二、耐潮湿老化与温度适配特性：应对高湿与温度波动

脱硫工况湿度长期保持在 85% 以上，且烟囱壁温度随烟气温度波动（通常 40-180℃），材料需耐受潮湿老化与热应力冲击。

（一）耐潮湿老化性能

材料在高湿环境下需无水解、霉变、附着力下降等问题。需通过湿热老化试验验证：在 40℃、相对湿度 95% 的环境中老化 500 小时后，涂层无开裂、起鼓，附着力下降幅度≤15%。避免选择普通环氧树脂类材料（易在高湿下水解失效），优先选用改性环氧、聚脲或氟碳基材料，其耐潮湿老化寿命可达 5 年以上。

（二）温度适配与热稳定性

材料需适配工况温度波动，避免热胀冷缩导致开裂。核心参数包括：连续使用温度范围需覆盖 40-180℃，热变形温度≥120℃，线性热膨胀系数与烟囱基材（如碳钢、混凝土）接近（差值≤5×10⁻⁶/℃），减少温度变化产生的内应力。同时，材料需具备良好的耐热冲击性：在 40℃与 150℃之间交替循环 50 次后，无开裂、剥落现象。

三、强附着力与结构完整性：防止材料脱落失效

高湿强腐蚀环境会加剧材料与基材的剥离风险，需确保材料具备强附着力与结构稳定性。

（一）基材附着力

材料与烟囱基材（碳钢、混凝土）的附着力需达到：对金属基材≥3MPa（拉拔试验），对混凝土基材≥2MPa，且在高湿、酸性环境下附着力不衰减。选择含活性基团的材料（如环氧基、聚氨酯基），其能与基材表面形成结合，而非单纯物理附着，提升长期结合可靠性。

（二）层间附着力与结构致密性

对于多层涂覆体系（底漆 + 中间漆 + 面漆），层间附着力需≥2.5MPa，避免层间剥离。材料需具备低孔隙率（≤0.1%），无针孔、裂缝等缺陷，可通过电火花检测（检测电压≥15kV）验证，确保无导电通道导致介质渗透。玻璃鳞片胶泥需控制鳞片含量（≥60%）与铺设方向，形成致密的 “鳞片屏障”，增强结构完整性。

四、施工适配与长期耐用特性：保障施工质量与使用寿命

材料需适配烟囱施工环境，同时具备长期耐用性，降低维护成本。

（一）施工适配性

高湿度环境下施工，材料需具备良好的施工窗口：可在相对湿度≤90%、基材含水率≤8% 的条件下施工，无需苛刻的干燥环境；固化速度适中（表干≤4 小时，实干≤24 小时），避免因固化过慢导致水汽侵入。对于高空作业，材料需具备良好的流挂 resistance（涂覆后无流挂、堆积），可通过调整粘度（施工粘度 5000-8000mPa・s）实现。

（二）耐磨与抗冲刷特性

脱硫烟气携带的粉尘颗粒会冲刷材料表面，需确保材料具备一定耐磨性：马丁代尔耐磨测试中，磨损量≤5mg/1000 次。同时，材料需耐受脱硫废水的冲刷（尤其烟囱底部积液区），无起皮、脱落现象，可选择添加陶瓷颗粒或石英砂改性的增强型材料。

（三）环保与安全特性

材料需符合环保要求，无有毒有害物质挥发（如游离甲醛、重金属含量≤0.01%），施工时无刺激性气味，避免污染环境与危害施工人员健康。同时，材料分解温度需≥300℃，在高温工况下不释放有毒气体（如氟化物、重金属蒸汽）。

五、选型验证建议

1. 索取材料样品进行工况模拟测试：将样品浸泡在 30% 硫酸 + 高湿度（90% RH）环境中，在 80℃下静置 72 小时，观察是否有溶胀、变色、开裂，检测附着力变化。

2. 核实材料在同类脱硫工况的应用案例：优先选择在相同工况（高湿、强酸性）下稳定运行 3 年以上的材料，避免盲目尝试新型未验证材料。

3. 结合施工条件选择材料类型：高空、复杂结构烟囱优先选择喷涂型材料（如聚脲、氟碳涂料），施工效率高；大型平壁结构可选择刮涂型材料（如玻璃鳞片胶泥），厚度均匀性更易控制。
