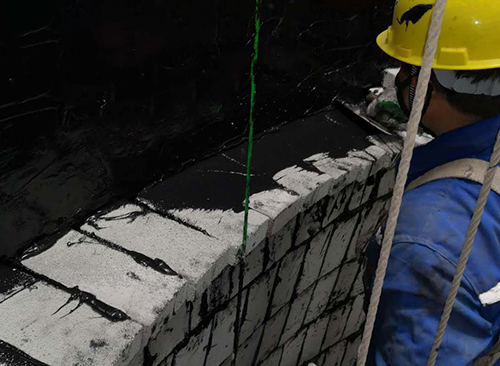

烟囱内壁防腐是保障工业设备安全运行的关键环节，其核心目标在于通过技术手段延缓金属基材与腐蚀性介质（如烟气、酸碱冷凝液）的反应。定期维护与应急修补作为防腐体系的两大支柱，通过“预防-干预”的协同机制，共同构建起动态防护网络，明显提升烟囱的使用寿命与安全性。

一、定期维护：构建防腐基础防线

定期维护是烟囱内壁防腐的常态化措施，其核心在于通过周期性检查与干预，将腐蚀风险控制在萌芽阶段。具体实施涵盖以下层面：

表面清洁与状态监测：每季度使用高压水枪或旋转刷清除内壁积灰、结焦及腐蚀产物，避免杂质加速腐蚀。同步采用超声波测厚仪检测金属基材厚度，当局部减薄超过20%时标记为重点监控区。

涂层系统养护：每年对防腐涂层进行附着力测试（划格法），若涂层剥离面积超过5%则需局部修补。对于玻璃鳞片涂料或聚脲弹性体等高性能涂层，需检查裂纹扩展情况，微裂纹（宽度＜0.1mm）可通过渗透密封剂处理。

环境参数调控：在烟囱底部安装温湿度传感器，当冷凝区相对湿度超过80%时启动热风循环系统，控制酸性冷凝液生成。同时监测烟气成分，若SO₂浓度突增至500ppm以上，需缩短维护周期并加强涂层耐酸性能。

定期维护通过系统性干预，可将年均腐蚀速率控制在0.1mm/年以下，延长烟囱大修周期至5-8年，明显降低突发故障概率。

二、应急修补：阻断腐蚀恶化链条

尽管定期维护可预防大部分腐蚀，但极端工况（如烟气温度骤变、涂层施工缺陷）仍可能导致突发损坏。应急修补的快速响应能力成为控制损失的关键：

渗漏封堵：当烟囱内壁出现针孔状腐蚀穿孔时，采用高压注浆工艺注入改性环氧树脂，该材料可在潮湿环境下固化，30分钟内达到初凝强度，有效阻断烟气与外界的泄漏通道。

涂层剥离修复：若大面积涂层因热应力起翘，需先清除松动部分至坚实基材，喷涂快干型乙烯基酯树脂作为过渡层，再覆盖与原涂层相容的耐高温面漆，确保修复区域与周边涂层的连续性。

结构加固：对于因腐蚀导致强度下降的局部区域（如焊缝处），采用碳纤维布缠绕加固工艺，通过环氧树脂浸渍形成复合增强层，其抗拉强度可达3500MPa，可恢复结构承载能力至设计值的85%以上。

应急修补的关键在于“48小时黄金响应期”，即从发现缺陷到完成临时封堵的时间需控制在2天内，避免腐蚀介质持续渗透引发连锁反应。

三、协同作用：构建闭环防护体系

定期维护与应急修补并非孤立手段，而是通过信息反馈与策略调整形成动态协同：

数据驱动维护优化：应急修补过程中记录的缺陷类型（如60%的穿孔集中于烟囱中段）、环境参数（如SO₂浓度峰值时段）等信息，可反哺至定期维护计划，针对性加强该区域的涂层厚度或增加测厚频次。

材料性能迭代：应急修补中验证的新型材料（如耐温200℃的聚硅氧烷涂料），若表现优可纳入定期维护的涂层更新清单，逐步替代传统材料以提升长期防护能力。

成本效益平衡：定期维护的低成本投入（年均5-8万元）可减少80%的应急修补需求，。

例如，某电厂烟囱通过实施“季度维护+应急响应”机制，5年内仅发生2次应急修补，年均维护成本25万元，相较于未建立协同体系时年均40万元的维修费用，节约37.5%，同时烟囱结构完整性指标（如剩余壁厚标准差）提升2.1倍。

四、技术演进与标准化趋势

随着检测技术（如无人机内窥镜、激光点云扫描）与修复材料（自愈合涂层、纳米改性树脂）的进步，定期维护与应急修补的协同模式正向智能化方向发展：

预测性维护：通过部署光纤光栅传感器实时监测应力分布，当数据异常时自动触发维护工单，将定期检查升级为“按需维护”。

快速固化体系：应急修补中采用光固化树脂，可在10分钟内完成封堵，将黄金响应期缩短至4小时，大幅降低次生灾害风险。

这些创新不仅强化了协同体系的效率，更推动了烟囱防腐从“被动修复”向“主动防控”的转型。

结论

烟囱内壁防腐中，定期维护与应急修补通过“预防-干预-优化”的闭环机制实现协同：定期维护构建基础防线，降低腐蚀发生概率；应急修补阻断恶化链条，避免小缺陷演变为大事故；两者数据与策略的互动则推动防腐体系持续进化。这种协同模式使烟囱使用寿命延长至15年以上，年均故障率控制在0.5次以下，为工业设备的安全经济运行提供了坚实保障。
