沿海电厂烟囱脱硫防腐需同时应对高盐雾、强紫外线及脱硫后烟气的复合腐蚀环境，其性能平衡需从材料选型、结构设计、施工工艺三方面系统推进。

一、环境特性与性能需求分析

沿海电厂烟囱面临多重环境胁迫：

盐雾侵蚀：空气中氯离子浓度可达内陆地区的10-20倍，氯离子半径小、穿透性强，易突破涂层屏障引发腐蚀。

紫外线辐射：年辐射量达内陆地区的1.2-1.5倍，紫外线波长280-400nm可破坏涂层分子链，导致粉化、开裂。

湿热交替：相对湿度常≥85%，昼夜温差促使凝露产生，形成电解液加速腐蚀进程。

烟气腐蚀：脱硫后烟气虽SO₂浓度降低，但Cl⁻、F⁻及SO₃²⁻浓度升高，腐蚀性仍达C5-M级（ISO 12944标准）。

二、材料选型策略

需选用兼具耐盐雾与抗紫外线的复合型防护材料，关键性能指标包括：

基材适配性：

碳钢基材需采用导静电防腐涂料，避免电荷积聚引发涂层击穿。

混凝土基材需选择渗透型底漆，封闭毛细孔道，阻隔氯离子渗透。

树脂体系选择：

主体树脂优先选用氟碳树脂（PVDF含量≥70%）或硅改性聚酯树脂，前者耐紫外线性优（QUV加速老化3000h保光率≥80%），后者耐盐雾性突出（5000h无起泡）。

添加纳米TiO₂或ZnO粒子，通过光催化效应分解有机污染物，同时反射紫外线。

颜料与填料设计：

选用片状云母粉或玻璃鳞片作为功能填料，构建“迷宫效应”，延长腐蚀介质渗透路径。

添加受阻胺光稳定剂（HALS），捕获自由基，延缓涂层光老化。

三、结构设计优化

采用多层防护体系，实现功能分层与性能互补：

底层（封闭层）：

涂装环氧富锌底漆（干膜锌含量≥80%），通过阴极保护基材腐蚀。

厚度控制：干膜厚度60-80μm，避免过厚导致内应力集中。

中间层（防腐层）：

采用无溶剂环氧玻璃鳞片涂料，玻璃鳞片含量≥25%，形成致密屏蔽层。

分多道涂装，每道间隔24h，总厚度≥400μm。

面层（耐候层）：

涂装氟碳面漆，添加2%-3%紫外线吸收剂（如UV-531），厚度40-60μm。

表面处理：喷砂至Sa2.5级，粗糙度Rz40-70μm，增强层间附着力。

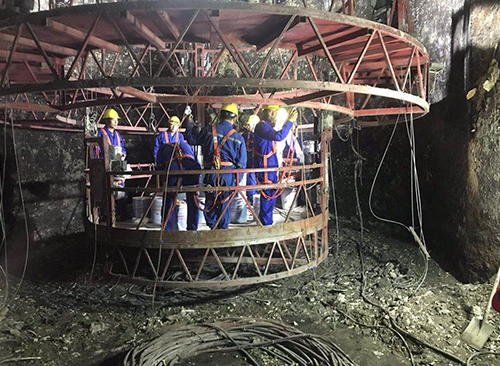

四、施工工艺控制

严格工艺管理是性能实现的关键：

表面处理：

清除基材表面盐分，采用高压淡水冲洗（压力≥20MPa），残留氯离子≤7μg/cm²。

混凝土基材需养护≥28天，含水率≤6%。

环境管控：

施工时空气相对湿度≤85%，基材温度高于露点3℃以上。

紫外线强度≥50μW/cm²时，暂停面漆施工。

养护制度：

环氧涂层固化7天后，方可涂装氟碳面漆。

投入使用前，进行14天自然养护，避免过早接触腐蚀介质。

五、性能验证与维护

建立全生命周期管理体系：

检测标准：

耐盐雾性：按ASTM B117标准，5000h无起泡、脱落。

耐紫外线性：按ISO 11507标准，QUV-B 313nm照射3000h，保光率≥70%。

在役监测：

每年进行阻抗谱（EIS）检测，低频阻抗模值≥1×10⁹Ω·cm²时无需维修。

每5年进行局部修复，重点检查焊缝、法兰连接处等应力集中区域。

应急处理：

发现涂层破损时，24小时内完成修补，破损区域扩展至健康涂层边缘≥50mm。

沿海电厂烟囱脱硫防腐需构建“材料-结构-工艺-维护”四位一体防护体系。通过选用高性能复合材料、优化层间结构设计、严控施工环境参数，可实现耐盐雾与抗紫外线性能的动态平衡。建议建立数字化运维平台，集成环境监测、涂层检测、维修记录等数据，为防腐管理提供决策支持。
