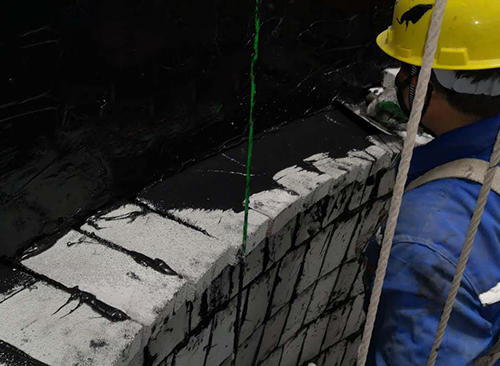

沿海地区烟囱外壁防腐需系统性应对高湿度环境下的腐蚀加速与强台风带来的机械冲击，其核心在于材料适配性、结构优化与工艺控制的协同应用。以下从技术维度展开分析：

一、材料体系的梯度防护设计

针对沿海地区盐雾浓度高、湿度大的特点，防腐材料需构建多层复合防护体系。底层采用环氧富锌底漆形成电保护，中间层选用玻璃鳞片树脂胶泥，其鳞片状结构可使腐蚀介质渗透路径延长3-5倍，明显提升抗渗性。面层则采用氟碳涂料，其分子结构中的C-F键能高达485kJ/mol，可耐受盐雾侵蚀800小时以上，同时具备自清洁功能，减少台风携带沙尘的附着磨损。对于高温工况（如燃煤电厂），可在玻璃鳞片层中引入纳米氮化硼填料，将导热系数提升至25W/(m·K)，缓解温差导致的涂层开裂。

二、施工工艺的环境精准控制

施工阶段需严格把控湿度与温度条件。表面处理采用喷砂工艺达到Sa2.5级标准，使基材粗糙度控制在40-70μm，增强涂层附着力。高湿度环境下（相对湿度＞85%），需采用除湿设备将作业区域湿度降至75%以下，或选择含湿固化成分的环氧涂料。涂层施工遵循"多层薄涂"原则，每层厚度控制在80-150μm，层间间隔时间根据温湿度调整，避免因干燥不完全导致的空鼓。对于台风频发区域，涂层需额外增加弹性体改性层，其断裂伸长率可达300%，吸收强风引起的结构形变应力。

三、结构设计的抗风蚀优化

烟囱本体结构需强化抗风能力。采用套筒式或多管式设计，外层混凝土筒壁厚度增加20%-30%，内层钢筒通过增加环肋与纵筋提升刚度，可抵御12级台风的风压。在烟囱顶部设置导流锥体，其锥角设计为50°-90°，并焊接24组导流板，使烟气形成螺旋上升气流，降低台风引起的涡激振动。同时，在筒壁外侧设置排水沟槽，坡度不小于3%，配合泄水管将冷凝水引至地面，避免积水加速腐蚀。

四、智能监测与动态维护机制

建立全寿命周期监测系统，在烟囱关键部位（如烟气出口、牛腿连接处）安装分布式光纤传感器，实时监测涂层应变、温度及腐蚀电位变化。当某区域腐蚀速率超过0.05mm/年阈值时，系统自动触发预警并定位破损点。维护周期采用"年度检测+动态修补"模式：每年通过无人机搭载红外热像仪进行全面检测，发现涂层空鼓或裂纹时，采用高压无气喷涂设备进行局部修补，修补区域与原涂层重叠宽度不小于100mm，确保防护连续性。

五、极端工况的冗余防护策略

针对强台风可能引发的机械冲击，在烟囱外壁增设抗冲击层。采用陶瓷颗粒填充的聚氨酯弹性体，其邵氏硬度达85A，可承受10J能量冲击而不破裂。对于高湿度环境下的冷凝水腐蚀，在涂层体系中引入导静电成分，使表面电阻控制在10⁶-10⁹Ω，避免电荷积累导致的电腐蚀。此外，在烟囱底部设置环形缓冲带，填充弹性橡胶颗粒，吸收台风引起的地基不均匀沉降应力。

技术协同与发展趋势

沿海烟囱防腐需实现材料-结构-工艺的协同创新：

1. 材料改性：通过石墨烯接枝技术提升氟碳涂料的耐盐雾性能，使盐雾试验时间从800小时延长至1500小时；

2. 结构仿生：借鉴贝壳珍珠层的层状结构，设计玻璃鳞片-树脂交替复合涂层，抗渗性提升40%；

3. 工艺智能：应用AI算法优化涂层厚度分布，使关键部位的防护层厚度偏差控制在±5%以内。

未来，随着自修复涂层技术的成熟，当涂层出现微裂纹时，封装在微胶囊中的修复剂可自动释放并填充缺陷，进一步提升防护可靠性。这种智能化防护体系将成为沿海高湿强风环境下烟囱防腐的主流方向。

总结

沿海地区烟囱外壁防腐需以材料梯度防护为基础，结合结构抗风优化与智能监测维护，形成多维度防护体系。通过材料的稳定性、结构的力学可靠性与工艺的环境适应性协同作用，可有效抵御高湿度盐雾与强台风的双重侵蚀，保障烟囱的长期安全运行。随着新材料与智能技术的持续发展，这一领域将向自感知、自修复、长寿命方向不断演进，为沿海工业设施提供更可靠的防护屏障。
