烟囱外壁防腐材料选择与施工注意事项？

烟囱外壁防腐材料选择与施工注意事项

烟囱作为工业排放的核心构筑物，长期暴露在紫外线、风雨、温差与腐蚀性气体环境中，外壁易出现粉化、开裂、锈蚀与渗漏，直接影响结构安全与使用寿命。科学选择防腐材料、规范施工流程，是提升烟囱耐久性、降低运维成本的关键。本文结合工业应用实践，对烟囱外壁防腐材料选型与施工要点进行系统说明。

一、防腐材料选择原则与主流方案

烟囱外壁防腐选材需优先匹配结构材质、运行温度、腐蚀环境三大条件，兼顾附着力、耐候性、耐温性与经济性。

1. 混凝土/砖砌烟囱外壁

    - 普通大气环境：选用丙烯酸弹性涂料，耐候性好、透气抗裂，适合中低高度烟囱，维护便捷。

    - 潮湿多雨区域：采用聚合物水泥基防水涂料+丙烯酸面漆，防水防潮、适应基层微变形。

    - 沿海/化工高腐蚀区：优选PVDF氟碳涂料，耐盐雾、抗酸碱、抗紫外线，使用寿命可达10年以上。

    - 高温区段（顶部排烟口附近）：搭配有机硅耐热漆，耐温可达400℃，防止漆膜碳化脱落。

2. 金属烟囱及附属钢结构

    标准配套体系为环氧富锌底漆+环氧云铁中间漆+氟碳/聚氨酯面漆。底漆提供阴极防锈，中间漆增加厚度与屏蔽性，面漆耐候抗老化，整体防腐寿命可达8-12年。

3. 特殊补强方案

    对破损严重的外壁，可先用环氧修补砂浆修复蜂窝、裂缝与剥落层，再做防腐涂层，提升基层强度与涂层附着力。

二、施工核心注意事项

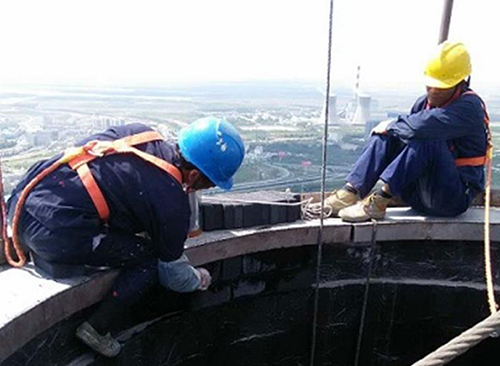

烟囱防腐多为高空作业，质量与安全双重关键，必须严格执行工序标准。

1. 基层处理是前提

    - 混凝土面：清除浮浆、油污、空鼓层，修补≥0.2mm裂缝，打磨平整，含水率控制在8%以下。

    - 金属面：采用喷砂或机械除锈，达到Sa2.5级，无锈迹、无氧化皮，保障底漆附着力。

    - 界面处理：及时涂刷封闭底漆，封堵毛细孔，防止返碱、返锈。

2. 涂层施工控工艺

    - 采用底漆→中间漆→面漆分层施工，每道涂层需完全固化后方可进行下一道，常温下间隔不少于24小时。

    - 优先使用高压无气喷涂，保障膜厚均匀；边角、接口、爬梯根部等部位手工补涂，杜绝漏涂、针孔、流挂。

    - 严格控制干膜厚度：环氧底漆≥60μm，中间漆≥100μm，面漆≥50μm，总厚度满足设计要求。

3. 环境与安全管控

    - 施工环境：温度5-35℃、相对湿度≤85%，雨天、风沙、高温暴晒禁止作业。

    - 高空安全：作业人员持证上岗，佩戴双钩安全带、防滑鞋、防毒面具，设置安全绳与防护网。

    - 材料管理：涂料分类存放，远离火源，配比现配现用，严禁混用不同体系材料。

4. 验收与维护

    完工后检查外观均匀度、附着力、膜厚与完整性，投入使用后定期巡检，发现起皮、开裂及时修补，延长防腐周期。

三、总结

烟囱外壁防腐效果，三分在材料、七分在施工。材料选择要贴合环境与结构，不盲目追求高价；施工必须狠抓基层处理、分层涂装、厚度控制与安全管理。只有方案合理、工艺规范，才能实现长效防腐，保障烟囱稳定安全运行，为工业设施稳定运行提供可靠支撑。
