烟囱内壁防腐能用多久？影响寿命的因素有哪些？

烟囱内壁防腐能用多久？影响寿命的因素有哪些？

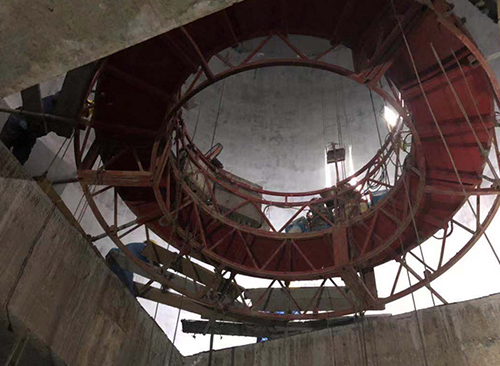

烟囱内壁防腐的使用寿命没有一个固定的标准，通常在 5 年到 20 年以上 不等。 具体寿命取决于所选择的防腐材料、施工工艺以及运行环境。以下是详细的寿命参考及影响因素分析：

一、 不同防腐材料的寿命参考 目前国内烟囱防腐主要采用以下几种工艺，其寿命差异较大： OM 涂料（OM-5 等） 寿命： 一般 5-8 年，好的可达 10 年以上。 特点： 成本较低，施工相对简单（刷涂），但抗渗透和抗老化能力相对较弱，容易出现起皮、脱落。 玻璃鳞片胶泥（VEGF / 环氧 / 乙烯基） 寿命： 一般 8-15 年。 特点： 性价比高，抗渗透性能好，是目前应用广泛的技术。但对施工温度和湿度要求高，容易出现龟裂。 泡沫玻璃砖 寿命： 一般 15-20 年，甚至更久。 特点： 耐温、耐酸性能好，物理性能稳定，几乎不老化。但施工难度大（需要砌筑），自重较大，对烟囱结构有要求。 钛钢复合板 / 钛合金 寿命： 20 年以上。 特点： 成本极高，耐腐蚀性能强，主要用于超高温、强腐蚀的恶劣工况（如湿法脱硫后的烟囱）。

二、 影响防腐寿命的核心因素 即使选了贵的材料，如果忽略了以下因素，寿命也会大打折扣： 1. 烟气环境（关键的外部因素） 酸露点温度： 这是决定防腐成败的核心。如果烟囱壁温低于酸露点，烟气中的 SO2/SO3 会凝结成硫酸液，直接腐蚀防腐层和混凝土。壁温越低，腐蚀越剧烈。 烟气湿度与腐蚀性： 湿法脱硫后的烟气湿度大（接近饱和），且含有大量氯离子、氟离子，腐蚀性极强。如果防腐层有微小的针孔，酸液会迅速渗透到底层造成 “鼓包” 剥离。 温度波动： 频繁的开停机导致烟囱壁温剧烈变化（热胀冷缩），会使防腐层产生内应力，导致开裂或脱落。 2. 施工质量（决定寿命的 “短板”） 基层处理： 烟囱内壁的混凝土必须打磨平整、无浮灰、无油污。如果基层强度不够或有浮浆，防腐层就像建在沙滩上的房子，很快就会掉下来。 施工环境： 例如玻璃鳞片施工时，环境温度低于 5℃或湿度大于 85%，会严重影响固化效果，导致后期分层。 涂层厚度： 偷工减料，涂层厚度不足，会导致寿命直接减半。 3. 烟囱结构与设计 漏风问题： 烟囱如果存在漏风，冷空气进入会导致局部温度骤降，形成严重的低温腐蚀区（通常在烟囱中下部）。 积灰与冲刷： 烟气流速过快或流场不均，会导致飞灰对防腐层进行物理冲刷磨损。
